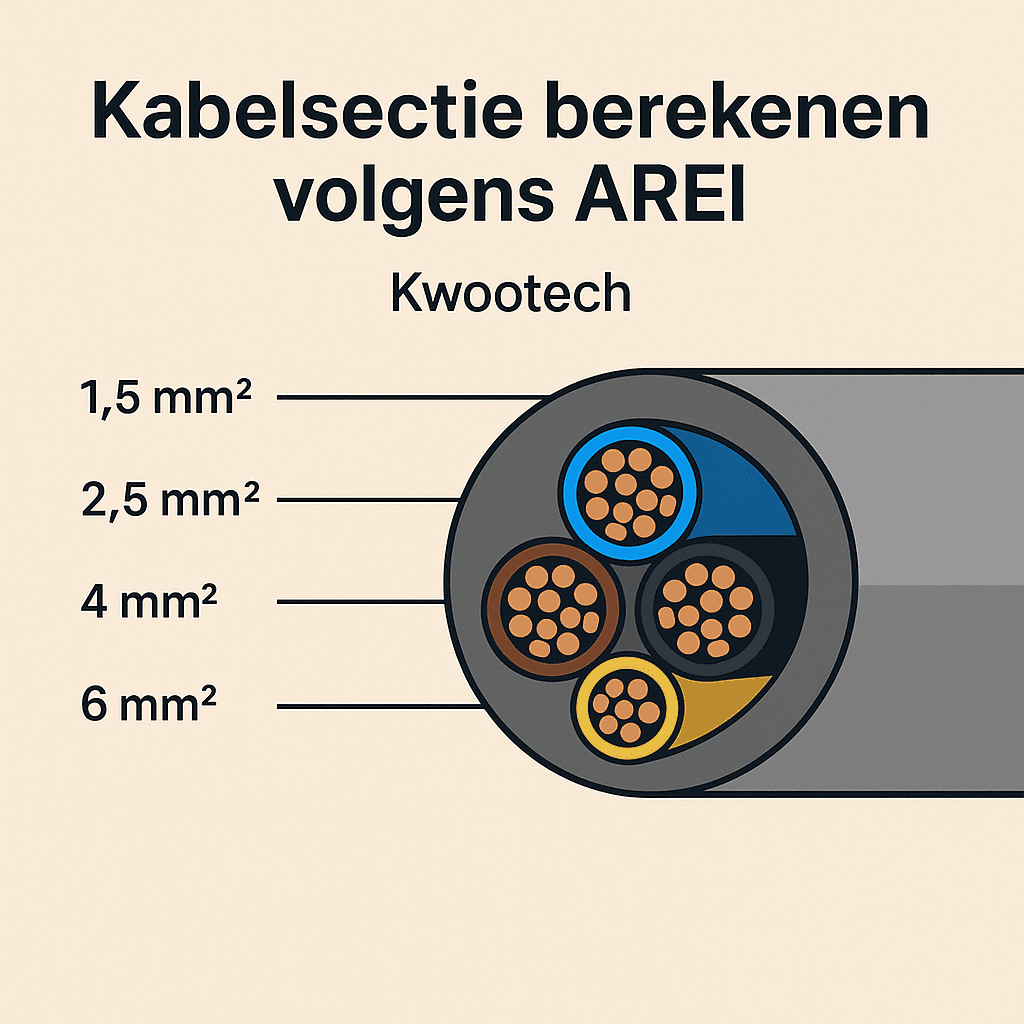

Kabelsectie berekenen volgens AREI – juiste kabeldikte kiezen

Hoe kies je de juiste kabelsectie voor je elektrische installatie?

Het bepalen van de juiste kabelsectie is één van de belangrijkste stappen bij het ontwerpen van een elektrische installatie.

Een te dunne kabel kan leiden tot oververhitting, spanningsverlies of zelfs brandgevaar.

Bij Kwootech berekenen we voor elke situatie de correcte sectie volgens de AREI-normen, zodat jouw installatie veilig én conform wordt gekeurd.

Waarom de kabelsectie zo belangrijk is

De kabelsectie bepaalt hoeveel stroom (ampère) veilig door een geleider kan lopen.

Is de kabel te dun voor de belasting, dan stijgt de temperatuur van de ader, waardoor de isolatie verzwakt en de zekering niet tijdig uitschakelt.

Dat kan leiden tot schade of afkeuring tijdens de AREI-keuring.

Factoren die de juiste kabelsectie bepalen

1. Vermogen van de verbruiker

Hoe groter het vermogen van het aangesloten toestel, hoe dikker de kabel moet zijn.

Een kookplaat (7000 W) of laadpaal (11 kW) vraagt uiteraard een veel grotere sectie dan een verlichtingscircuit.

2. Lengte van de kabel

Bij langere kabels treedt spanningsval op.

Volgens het AREI mag dat maximaal 3% bedragen bij huishoudelijke installaties.

Om spanningsverlies te beperken, kies je bij grote afstanden vaak voor een dikkere geleider.

3. Type aansluiting

Bij een monofase-aansluiting (230 V) loopt een hogere stroom door dezelfde belasting dan bij driefase (400 V).

Daarom vraagt monofase vaak een grotere sectie voor hetzelfde vermogen.

4. Wijze van plaatsing

Kabels in buis, in de grond of vrij in de lucht hebben elk een andere warmteafvoer.

Een kabel in een buis warmt sneller op, waardoor een dikkere sectie vereist kan zijn.

AREI tabel 70C en 70D geven hiervoor richtwaarden.

5. AREI-voorschriften

Het Algemeen Reglement op de Elektrische Installaties legt minimale kabelsecties per circuit vast.

Voor residentiële toepassingen gelden meestal:

Verlichting – 1,5 mm² – maximaal 16 A

Stopcontacten – 2,5 mm² – maximaal 20 A

Kookplaten, wasmachines, droogkasten – 4 mm² – maximaal 25 A

Zware verbruikers (laadpalen, sauna’s, warmtepompen) – 6 mm² of meer – afhankelijk van belasting

Let op: dit zijn algemene richtlijnen. De exacte berekening hangt af van afstand, installatiemethode en omgevingstemperatuur.

Hoe Kwootech de juiste sectie berekent

Bij Kwootech berekenen we elke kabelsectie met oog op veiligheid, efficiëntie en AREI-conformiteit.

We houden rekening met:

• het vermogen van de aangesloten toestellen

• de lengte van het traject

• de installatiemethode (in buis, in lucht, in grond)

• en de zekeringwaarden en selectiviteit van het verdeelbord

Zo vermijd je onnodige spanningsval, energieverlies en afkeuring bij keuring.

Praktisch voorbeeld: kabelsectie berekenen

Stel dat je een toestel van 3.800 W aansluit op 230 V monofase.

De stroomsterkte bedraagt I = P / U = 3.800 / 230 = 16,52 A.

Volgens de AREI-tabellen volstaat hiervoor in de meeste gevallen een kabel van 2,5 mm², zolang de lengte beperkt blijft.

Bij een lange afstand (meer dan 20 meter) kan de spanningsval te groot worden, en is een sectie van 4 mm² aanbevolen.

Dit toont hoe belangrijk het is om niet enkel naar het vermogen te kijken, maar ook naar lengte en plaatsing.

Tip voor doe-het-zelvers

Gebruik altijd goedgekeurde XVB-, EXVB- of VOB-kabels volgens toepassing, en noteer de gebruikte secties duidelijk op je ééndraadschema.

Dat vereenvoudigt de controle en voorkomt discussie bij de AREI-keurder.

FAQ – Kabelsectie kiezen en AREI

1) Hoe bereken ik de juiste kabelsectie volgens het AREI?

Start met het vermogen van het toestel, bereken de stroom I = P / U, controleer de installatiemethode en lengte (spanningsval), en kies vervolgens de sectie volgens de AREI-richtlijnen en toelaatbare stroombelasting. Bij twijfel een stap groter kiezen om spanningsval en opwarming te beperken.

2) Wat gebeurt er als de kabel te dun is?

Een te kleine sectie veroorzaakt extra opwarming, grotere spanningsval en risico op schade of brand. Daarnaast kan de installatie worden afgekeurd bij de AREI-keuring.

3) Mag ik 1,5 mm² gebruiken voor stopcontacten?

Nee. In residentiële installaties is 2,5 mm² de gangbare minimale sectie voor stopcontactkringen (typisch tot 20 A), conform AREI-richtlijnen. 1,5 mm² wordt gebruikt voor verlichting (typisch tot 16 A).

4) Wanneer kies ik 4 mm² of 6 mm²?

Bij hogere vermogens (bv. kookplaat), lange trajecten met risico op spanningsval, of zwaardere verbruikers (verwarmingstoestellen bv in een sauna, laadpunt). De exacte keuze hangt af van stroom, lengte, installatiemethode en beveiliging.
