Het belang van continuïteitsmeting in aardverbindingen

Aarding, differentieel en contactspanning uitgelegd

Een veilige elektrische installatie begint bij een degelijke aarding en correct werkende differentieelschakelaars. Toch wordt de kwaliteit van de aardverbinding vaak pas gecontroleerd bij een keuring – en dat kan te laat zijn.

Een continuïteitsmeting controleert of alle aardverbindingen elektrisch goed met elkaar verbonden zijn, zodat bij een fout de stroom veilig en snel kan worden afgevoerd.

Werking van aarding

De aarding vormt de veilige ‘ontsnappingsroute’ voor foutstromen. Bij een isolatiefout vloeit de stroom via de aardingsgeleider naar de aarde, in plaats van via een persoon of via andere materialen (die brand kunnen veroorzaken).

Een lage aardweerstand (bv. ≤ 30 Ω) is cruciaal, want hoe lager de weerstand, hoe sneller de beveiliging aanspreekt.

Differentieelschakelaar & contactspanning

Een differentieelschakelaar vergelijkt de ingaande en uitgaande stroom. Zodra er een lekstroom optreedt (bijvoorbeeld via een persoon naar aarde), schakelt hij de installatie af.

De contactspanning is de spanning die je lichaam kan voelen als je een defect toestel of geleider aanraakt.

Formule:
Uc = Ia × Ra

waarbij:

Uc = contactspanning (V)
Ia = aanspreekstroom van de differentieel (A)
Ra = aardingsweerstand (Ω)

Voorbeeld:

Ra = 30 Ω
Differentieel = 0,03 A (30 mA)
Uc = 0,03 × 30 = 0,9 V (veilig)

Met een 300 mA differentieel:

Uc = 0,3 × 30 = 9 V

BB-toestanden & effecten op het lichaam

Volgens IEC 60479-1 worden er drie basiscondities onderscheiden:

BB1 – Normale toestand: huid droog, normale weerstand (≈ 1.000 – 2.000 Ω)
BB2 – Transpiratie: huid vochtig, lagere weerstand (≈ 500 – 1.000 Ω)
BB3 – Nat lichaam: huid doorweekt, zeer lage weerstand (≈ 200 – 500 Ω, soms zelfs lager)

Hoe natter het lichaam, hoe lager de weerstand en dus hoe gevaarlijker zelfs een beperkte spanning kan zijn. Daarom moet de toegelaten contactspanning bij BB3 veel lager liggen.

Waarom continuïteitsmeting essentieel is

Zelfs als je differentieel correct werkt, kan een slechte verbinding tussen aarding en metalen delen ervoor zorgen dat de foutstroom niet snel genoeg afvloeit.

Gevolgen:

Hogere contactspanning
Langer gevaar voor personen
Verhoogd risico op brand

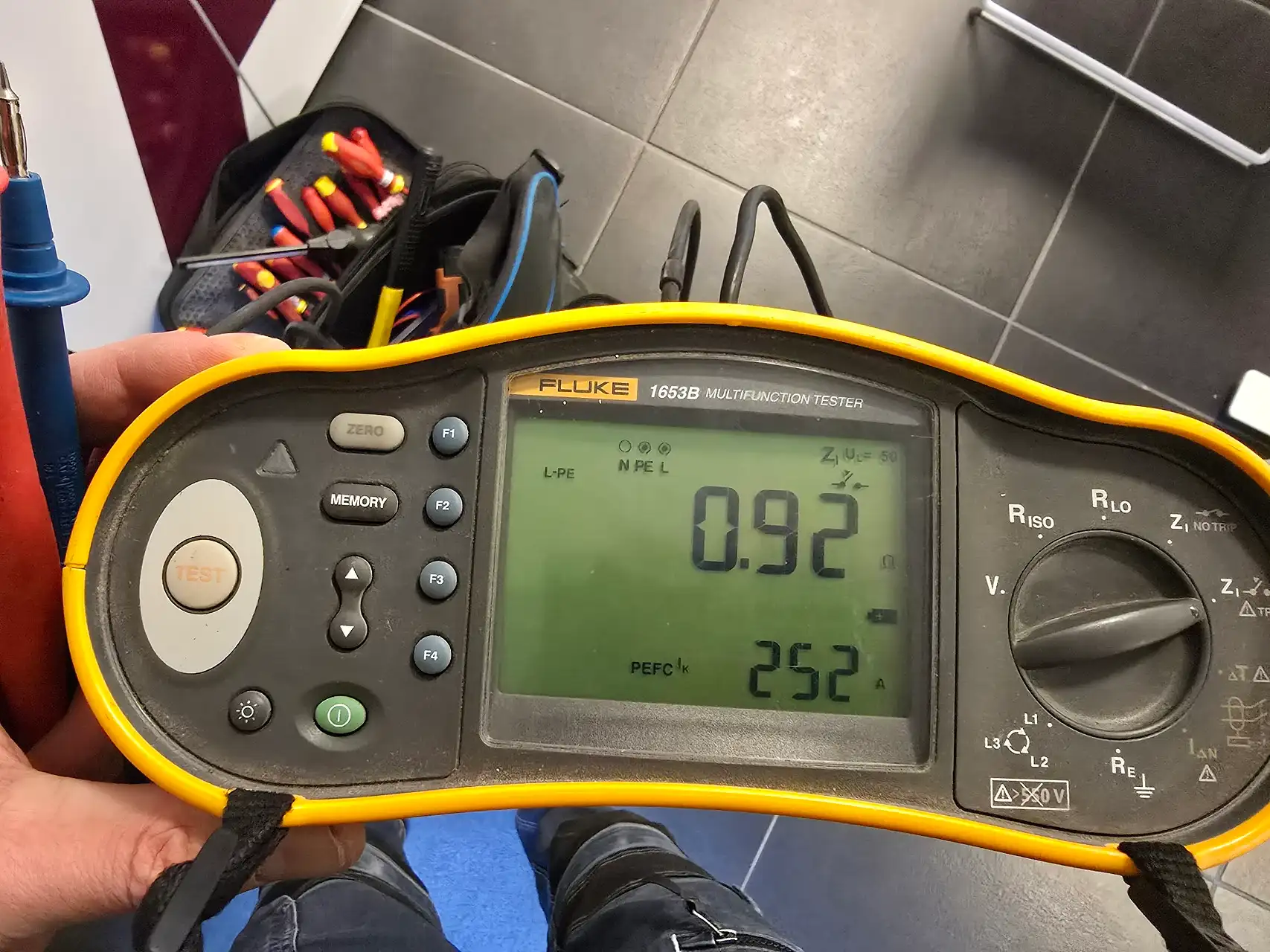

Een professionele meting met een lage-weerstands-ohmmeter geeft zekerheid dat alle aardverbindingen robuust en betrouwbaar zijn.
